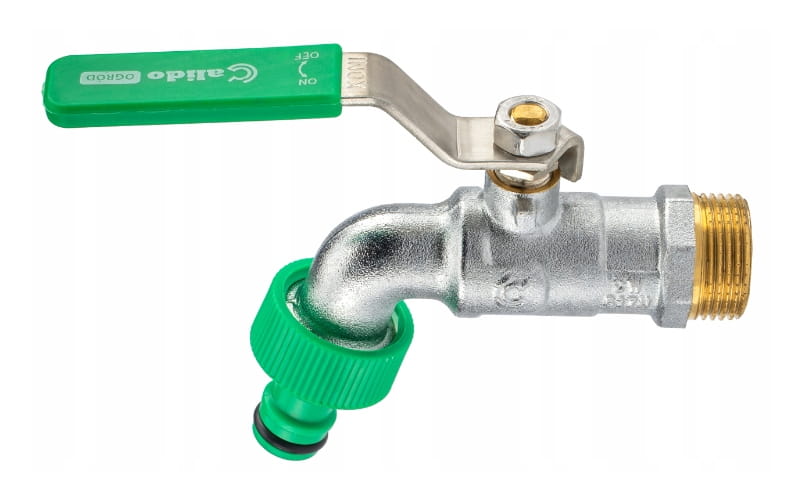

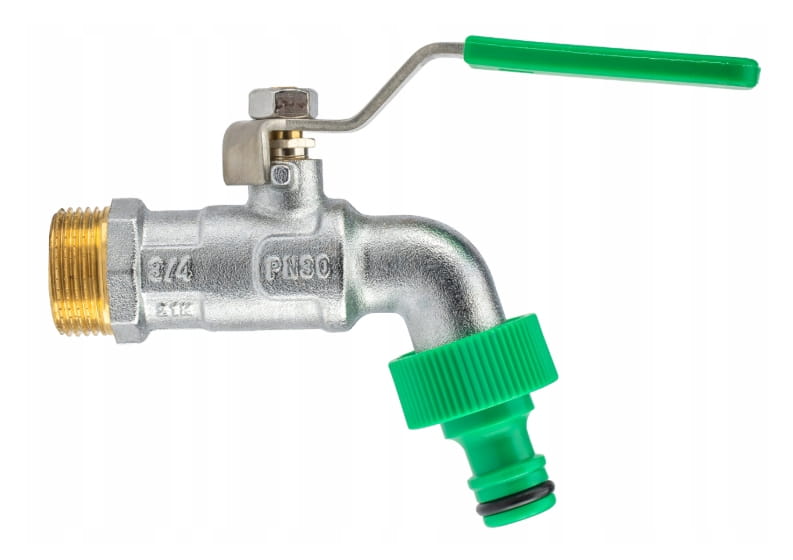

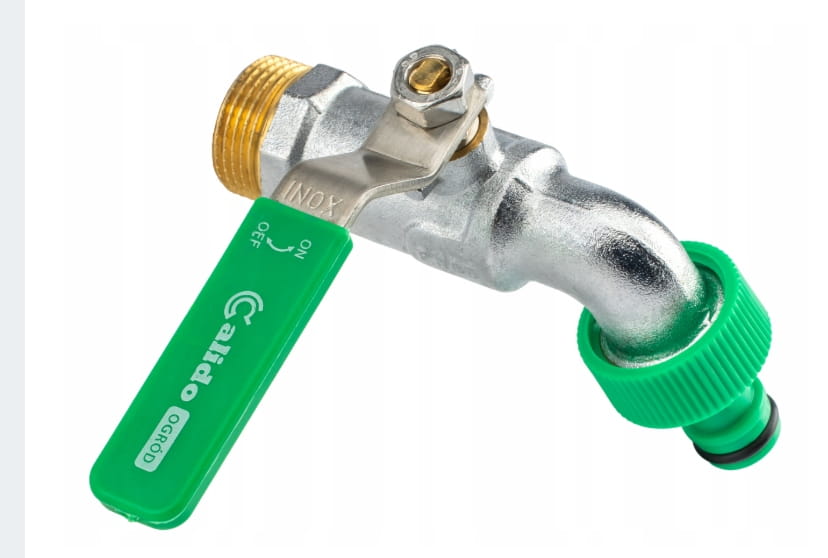

Zawór kulowy, czerpalny Seria Ogród, z przyłączem szybkozłącza, z dławicą, dźwignia i nakrętka ze stali nierdzewnej, nikiel.

Mrozoodporny.

CALIDO OGRÓD to seria mrozoodpornych, wodnych, kulowych zaworów czerpalnych, sterowanych ręcznie ze złączką do węża, dławikiem i dźwignią. Wszystkie zawory z serii posiadają korpus odkuty z jednego kawałka mosiądzu, co zapewnia ich doskonałą szczelność zewnętrzną i zwiększoną wytrzymałość mechaniczną w porównaniu do korpusów dwuelementowych. Szczelność wewnętrzną zapewnia specjalnie zaprojektowane uszczelnienie, które w temperaturze poniżej zera potrafi przyjąć przyrost objętości zamarzającej wody. Dodatkowo w przypadku zamarzania wody w zaworze, specjalna konstrukcja kuli zamykającej umożliwia odprowadzenie wzrastającej objętości wody w stronę instalacji. Tym samym nie dopuszcza się do nadmiernego wzrostu ciśnienia wewnątrz korpusu zaworu, które mogłoby uszkodzić zawór podczas temperatur zewnętrznych spadających poniżej zera st. C. Ze względu na bezpieczeństwo pozostałych elementów instalacji producent zaleca na czas mrozów opróżnienie instalacji z wody i pozostawienie zaworu w pozycji półotwartej. 100% zaworów jest pneumatycznie testowanych na szczelność.

Specjalnie zaprojektowane uszczelnienia kul z NBR oraz dodatkowe otwory w kulach, które umożliwiają obniżenie ciśnienia w korpusie poprzez cofnięcie zamarzającej wody w stronę instalacji - mrozoodporność zaworu.

CALIDO ZAWÓR KULOWY CZERPALNY 3/4"

CA/ZK-CZS20

Zastosowanie:

• Przeznaczone do montażu w instalacjach wody użytkowej.

Dane techniczne:

• Rozmiar - 3/4"x3/4"-SZ
• A (mm) - 102
• B (mm) - 94
• C (mm) - 99
• Ciśnienie nominalne: PN30 bar
• Temperatura maksymalna: 90˚C

Materiały:

• Korpus zaworu - mosiądz CW617N
• Nakrętka dławicy - mosiądz CW614N
• Nakrętka dźwigni - stal nierdzewna AISI 304
• Uszczelnienie dławicy - teflon PTFE
• Pokrycie dźwigni - polietylen PE+EVA
• Dźwignia - stal nierdzewna AISI 304
• Kierownica strumienia - polietylen PE
• Nakrętka złącza - mosiądz CW614N
• Uszczelka złącza - guma NBR
• Złącze węża ogrodowego - stal nierdzewna AISI 304
• Uszczelnienie kuli - guma NBR
• Kula - mosiądz CW617N
• Trzpień - mosiądz CW614N
• Pierścień ślizgowouszczelniający - teflon PTFE
• Pierścień osadczy - polimer POM

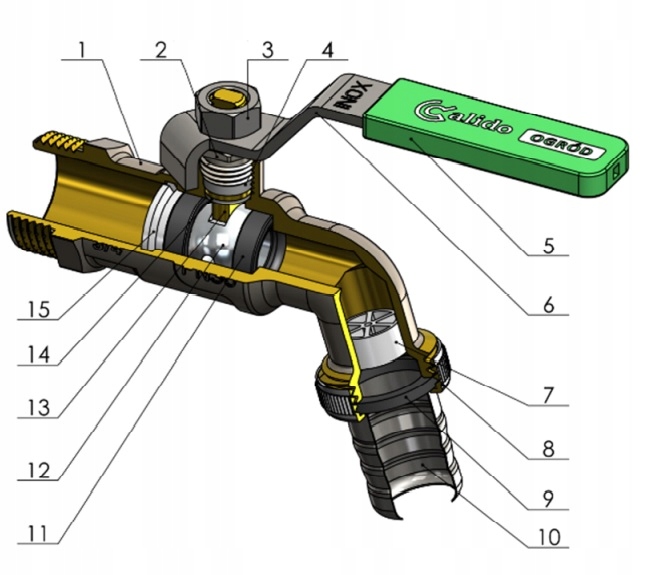

1 Korpus zaworu

2 Nakrętka dławicy

3 Nakrętka dźwigni

4 Uszczelnienie dławicy

5 Pokrycie dźwigni

6 Dźwignia

7 Kierownica strumienia

8 Nakrętka złącza

9 Uszczelka złącza

10 Złącze węża ogrodowego

11 Uszczelnienie kuli

12 Kula

13 Trzpień

14 Pierścień ślizgowo-uszczelniający

15 Pierścień osadczy
