Odpowietrznik automatyczny kątowy 1/2 cala Dn15 AFRISO

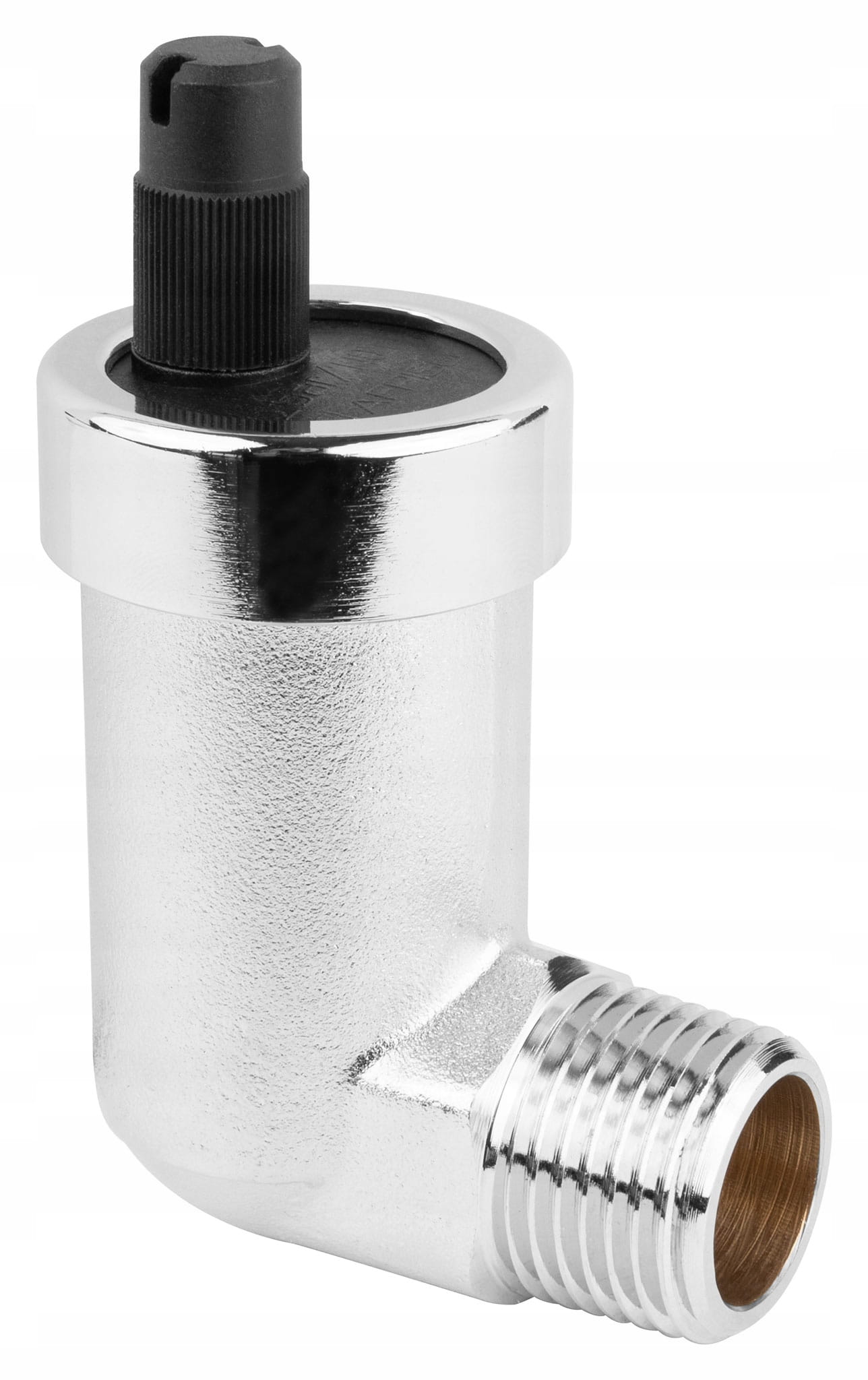

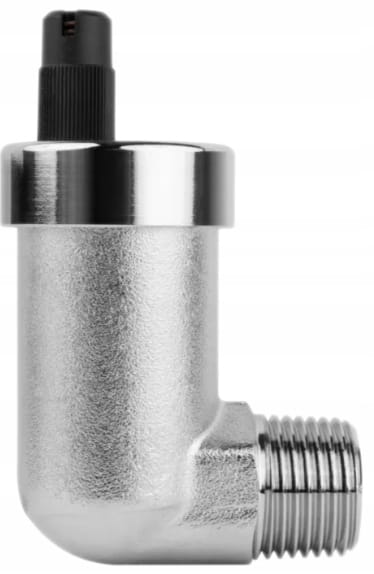

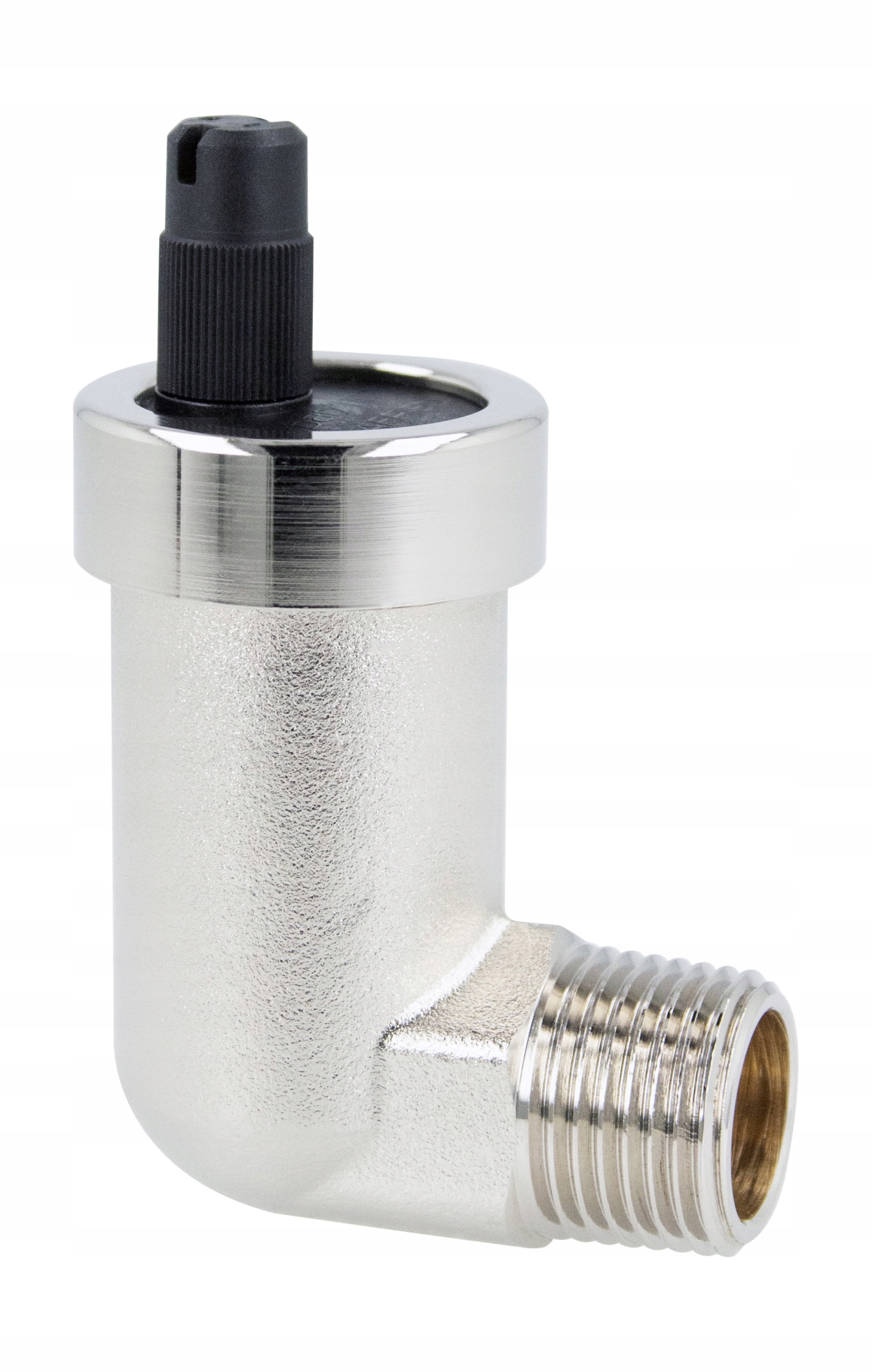

Odpowietrznik automatyczny kątowy 1/2", z zaworkiem "Aqua-Stop" AFRISO ( 7775300 )

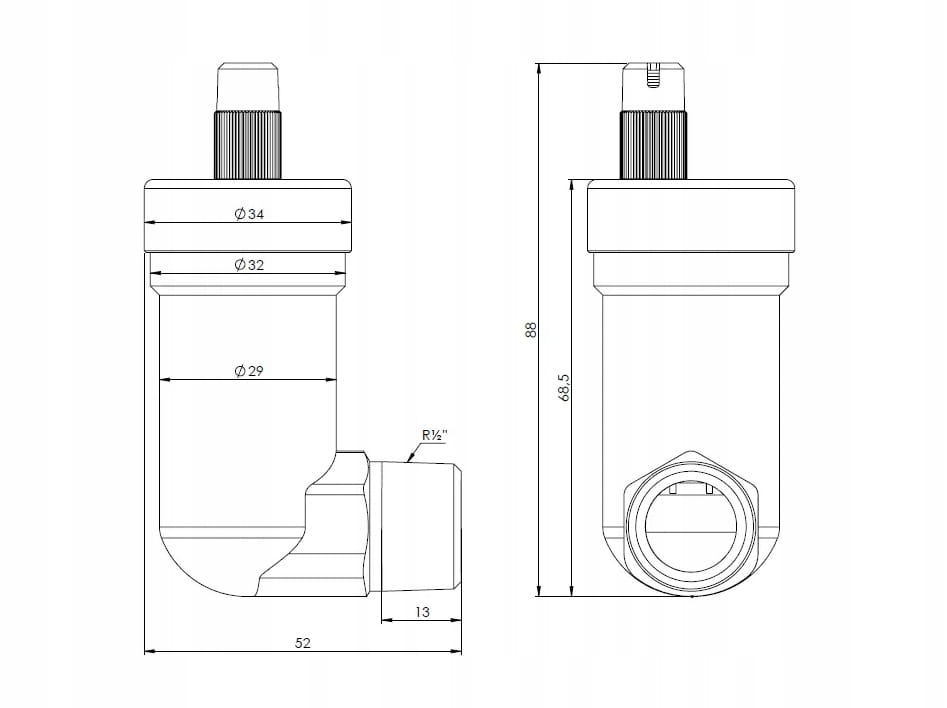

• materiał: korpus - mosiądz, elementy wewnętrzne - tworzywo sztuczne, pokrywa - tworzywo sztuczne wzmacniane włóknem szklanym
• przyłącze 1/2” GZ
• maksymalna temperatura: 110°C
• maksymalne ciśnienie: 12 bar

Zastosowanie

Odpowietrznik automatyczny przeznaczony jest do usuwania powietrza z zamkniętych instalacji grzewczych zgodnych z normą PN-EN 12828. Podczas spuszczania medium z instalacji odpowietrzniki automatyczne działają jako zawory napowietrzające. Odpowietrznik automatyczny kątowy można stosować jedynie w instalacjach z wodą.

Odpowietrznik jest przeznaczony do montażu na grzejnikach.

Budowa i opis działania

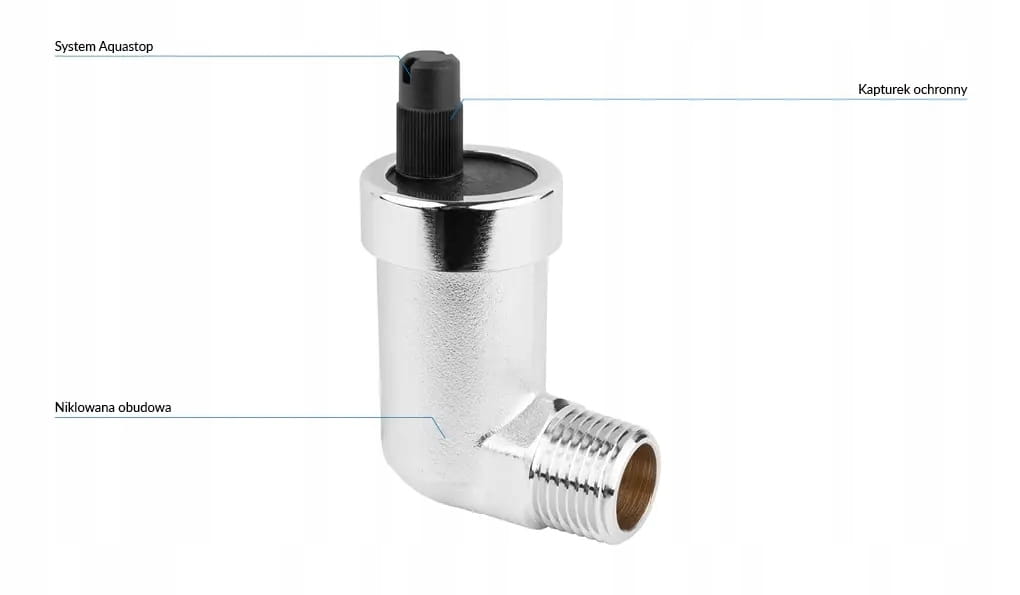

Odpowietrznik automatyczny zbudowany jest z mosiężnego niklowanego korpusu oraz elementów wewnętrznych wykonanych z tworzyw sztucznych. Na szczytach odpowietrzników automatycznych znajdują się ręczne odcinające zaworki powietrzne. W środku korpusu odpowietrznika zamontowany jest pływak, który połączony jest z dźwignią.

Jeżeli w instalacji pojawia się powietrze, zbiera się ono w odpowietrzniku. Skutkuje to tym, że pływak pociąga za sobą dźwignię i otwiera otwór wentylacyjny w pokrywie odpowietrznika. Gdy poziom wody i jednocześnie pływak podniosą się, dźwignia jest dociskana do otworu wentylacyjnego w pokrywie i zamyka go uniemożliwiając wypływ medium z instalacji.

System „Aqua-Stop” dodatkowo zabezpiecza przed wyciekiem wody z instalacji w wypadku, gdyby otwór wentylacyjny stracił szczelność, np. wskutek zabrudzenia. Zaworek „Aqua-Stop” zbudowany jest ze specjalnych podkładek, które w wyniku nasiąknięcia woda z wycieku zwiększają swoja objętość powodując zamkniecie zaworu powietrznego odpowietrznika.
